Bảng mã lỗi máy giặt Electrolux Inverter mới cập nhật

Tổng quan về mã lỗi máy giặt Electrolux Inverter

Mã lỗi máy giặt Electrolux Inverter là tập hợp các ký hiệu kỹ thuật được hiển thị trên bảng điều khiển LCD của máy, giúp kỹ sư hoặc người vận hành nhận biết nhanh tình trạng bất thường trong quá trình hoạt động. Mỗi mã lỗi tương ứng với một hệ thống cụ thể như nguồn điện, cấp nước, xả nước, motor, cảm biến, hay board điều khiển.

Electrolux chuẩn hóa các mã lỗi theo hệ thống ký hiệu E, EH, hoặc EC, kết hợp với số thứ tự (ví dụ: E10, E20, E57, EH1…) để thể hiện nhóm lỗi và mức độ nghiêm trọng.

Việc hiểu đúng cấu trúc và ý nghĩa của mã lỗi giúp rút ngắn thời gian chẩn đoán, khoanh vùng nguyên nhân, đồng thời đảm bảo quá trình khắc phục tuân thủ đúng tiêu chuẩn kỹ thuật và an toàn điện – nước của Electrolux toàn cầu.

Khái niệm mã lỗi và nguyên tắc hiển thị trên bảng điều khiển

Khi hệ thống phát hiện sự cố, bo mạch điều khiển trung tâm (PCB Main) sẽ truyền tín hiệu lỗi đến màn hình hiển thị LCD, đồng thời dừng hoạt động của chu trình giặt để tránh hư hỏng lan rộng.

• Mã lỗi bắt đầu bằng “E”: phản ánh sự cố kỹ thuật trong các module cơ – điện tử (như motor, van nước, cảm biến).
• Mã lỗi “EH”: liên quan đến vấn đề nguồn điện, tần số hoặc điện áp không ổn định.
• Mã lỗi “EC” hoặc “Ed”: thường chỉ các lỗi cảm biến hoặc kết nối giữa các board điều khiển.

Mỗi mã được kích hoạt dựa trên ngưỡng sai lệch điện áp, dòng, hoặc tín hiệu tần số theo tiêu chuẩn của Electrolux (E-Standard 2025).

Vai trò của mã lỗi trong chẩn đoán sự cố kỹ thuật

Các mã lỗi đóng vai trò như “ngôn ngữ giao tiếp” giữa hệ thống giặt Inverter và kỹ sư bảo trì, giúp:

• Xác định chính xác module gặp lỗi (bơm xả, triac motor, cảm biến áp suất…).
• Hỗ trợ kiểm tra nhanh qua đồng hồ đo điện, đồng hồ áp suất, hoặc phần mềm chẩn đoán.
• Rút ngắn thời gian sửa chữa, giảm thiểu sai sót trong khâu phán đoán.

Điều này đặc biệt quan trọng trong quy trình Service Engineering Electrolux, nơi kỹ sư phải tuân thủ đúng chuẩn an toàn điện tử IEC 60335-2-7.

Quy định và tiêu chuẩn mã lỗi của Electrolux Inverter

Tất cả mã lỗi của dòng Electrolux Inverter được xây dựng dựa trên:

• Chuẩn E-CODE Global Electrolux (Rev.2025).
• Tiêu chuẩn kỹ thuật quốc tế IEC/EN cho thiết bị gia dụng điều khiển điện tử.
• Quy định nội bộ hãng Electrolux về tần suất hiển thị, thời gian lưu mã lỗi và điều kiện reset sau khi khắc phục.

Khi tiến hành sửa lỗi, kỹ sư cần đảm bảo quy trình gồm: ngắt nguồn điện – ghi nhận mã lỗi – phân tích nguyên nhân – kiểm tra linh kiện – reset hệ thống.

Hệ thống phân loại mã lỗi máy giặt Electrolux Inverter

Hệ thống mã lỗi Electrolux Inverter được chia thành nhiều nhóm tương ứng với từng hệ thống vận hành kỹ thuật. Mỗi nhóm phản ánh đặc trưng của module phần cứng, tín hiệu điều khiển, hoặc cảm biến liên quan.

Cấu trúc phân loại chuẩn giúp kỹ sư dễ dàng xác định nguyên nhân gốc (Root Cause) và lựa chọn giải pháp xử lý tương ứng.

Phân loại theo nhóm chức năng kỹ thuật

• Nhóm 1 – Cấp nước (Water Inlet System): các mã E10, E11, E13, EC1, EF4.
• Nhóm 2 – Xả nước (Drainage System): mã E20–E24.
• Nhóm 3 – Cảm biến & công tắc phao (Sensor & Pressure Switch): mã E31–E38.
• Nhóm 4 – Cửa máy giặt & khóa an toàn (Door Locking System): mã E40–E45.
• Nhóm 5 – Motor & biến tần (Motor Drive & Inverter): mã E51–E59, E5A–E5F.
• Nhóm 6 – Nhiệt & cảm biến đun nước (Heating System): mã E61–E74.
• Nhóm 7 – Board điều khiển & nguồn (Control Board & Power): mã E9*, EH1–EH3.

Việc nắm rõ cấu trúc này là bước đầu tiên trong chuẩn đoán lỗi kỹ thuật chuyên sâu.

Mã lỗi ký hiệu bằng chữ E, EH, EC – cấu trúc và ý nghĩa

Mỗi ký tự thể hiện bản chất hệ thống:

• E (Error): lỗi cơ bản liên quan đến phần cứng hoặc cảm biến.
• EH (Electrical Hazard): cảnh báo lỗi về điện áp, tần số, hoặc quá dòng.
• EC (Electronic Communication): lỗi giao tiếp giữa các board điều khiển.
• Ed (Drying Error): lỗi chức năng sấy hoặc relay nhiệt.

→ Kỹ sư cần đọc mã theo cấu trúc:

E nhóm hệ thống số thứ tự lỗi cụ thể.

Ví dụ: E20 → lỗi xả nước; E57 → lỗi dòng điện motor vượt ngưỡng 15A.

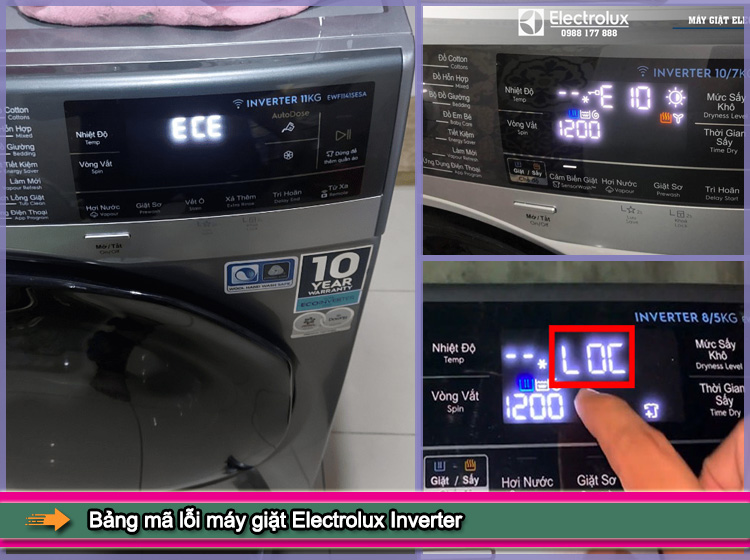

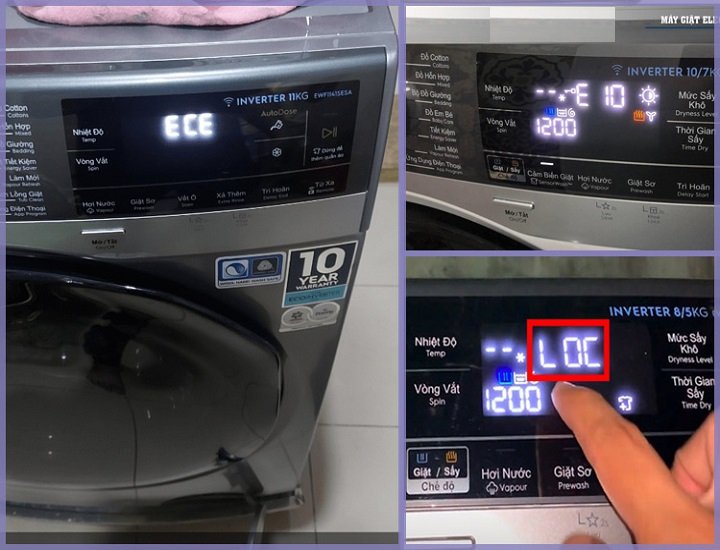

Hướng dẫn đọc mã lỗi trên màn hình hiển thị LCD

Khi lỗi xuất hiện:

1. Mã lỗi nhấp nháy trên màn hình chính.
2. Đèn báo “Start/Pause” và “End” nhấp nháy theo chu kỳ 3 giây.
3. Nếu có nhiều lỗi cùng lúc, hệ thống ưu tiên hiển thị lỗi nghiêm trọng nhất (Critical Error) trước.
4. Sau khi khắc phục, kỹ sư nhấn tổ hợp phím “Start Option” trong 5 giây để reset lỗi.

Đây là quy trình tiêu chuẩn Electrolux Inverter, đảm bảo kỹ sư kiểm tra đúng trình tự và thông số kỹ thuật.

Bảng mã lỗi chi tiết máy giặt Electrolux Inverter

Phần này trình bày toàn bộ bảng mã lỗi chuẩn kỹ thuật Electrolux Inverter, nhóm theo từng hệ thống chính. Dữ liệu được tổng hợp từ Electrolux Technical Service Manual (Rev.2025) – áp dụng cho các model inverter cửa ngang và cửa trên.

Nhóm mã lỗi hệ thống cấp nước (E10 – E13 – EC1 – EF4)

• E10: Lỗi nguồn cấp nước bị cản trở. → Kiểm tra áp lực nước và lưới lọc đầu vào.
• E11 / E12: Áp lực nước yếu trong chu trình giặt hoặc sấy. → Kiểm tra van cấp nước, ống dẫn và cảm biến lưu lượng.
• E13: Lỗi rò rỉ nước, nước tràn ra ngoài khay máy. → Kiểm tra ống áp suất và cảm biến mực nước.
• EC1: Van cấp nước bị nghẹt hoặc không đóng kín.
• EF4: Tín hiệu lưu lượng kế không có dù van đã mở.

Quy trình kiểm tra kỹ sư: dùng đồng hồ đo điện để kiểm tra điện áp cấp cho van nước, áp suất nước phải ≥ 0.05 MPa.

Nhóm mã lỗi hệ thống xả nước (E20 – E24)

• E20: Lỗi hệ thống thoát nước. → Kiểm tra bơm xả và đường ống thoát.
• E21 / E22: Lỗi xả nước trong chu trình giặt/sấy.
• E23: Lỗi triac bơm nước.
• E24: Lỗi kiểm tra triac điều khiển bơm xả.

Kỹ sư cần đo điện trở bơm xả (giá trị tiêu chuẩn 170–220 Ω). Nếu vượt ngưỡng, cần thay thế bơm hoặc main PCB.

Nhóm mã lỗi công tắc phao và cảm biến mực nước (E31 – E38)

• E31: Tần số tín hiệu công tắc phao sai.
• E32: Phao không cân bằng mực nước.
• E35: Tràn nước do van cấp bị kẹt.
• E38: Nghẹt bầu áp lực nước.

Kiểm tra kỹ thuật: vệ sinh ống dẫn áp, đo áp suất đầu cảm biến. Nếu tín hiệu không đổi sau 30 giây, thay cảm biến áp suất.

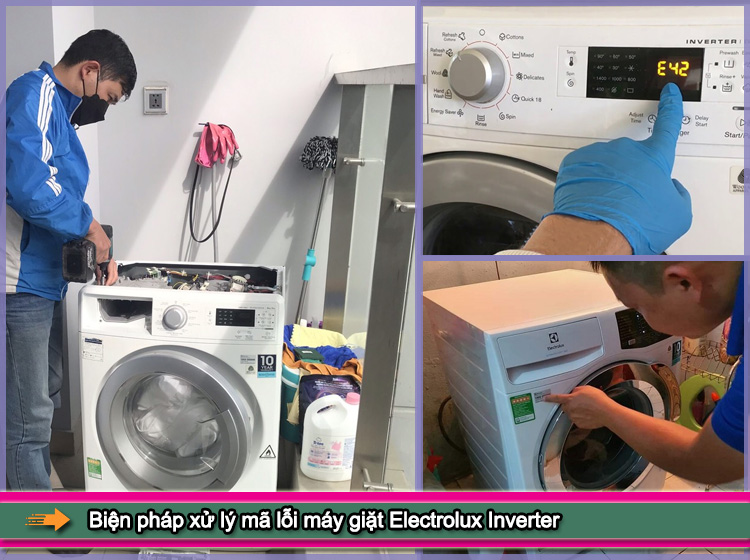

Biện pháp xử lý và quy trình khắc phục mã lỗi Electrolux

Biện pháp xử lý mã lỗi trong máy giặt Electrolux Inverter phải tuân thủ quy trình kiểm tra kỹ thuật từng bước, giúp đảm bảo an toàn điện – nước, tránh tái phát lỗi sau khi sửa. Mỗi nhóm lỗi yêu cầu kỹ sư áp dụng công cụ đo lường phù hợp (đồng hồ vạn năng, cảm biến áp suất, đồng hồ đo áp lực nước…) và đối chiếu kết quả với thông số tiêu chuẩn.

Quy trình kiểm tra kỹ thuật theo tiêu chuẩn Electrolux Inverter

1. Ngắt nguồn điện và khóa nguồn nước cấp trước khi thao tác.
2. Ghi nhận mã lỗi hiển thị trên màn hình hoặc trong bộ nhớ máy (truy cập bằng phím “Spin Temp” giữ 5 giây).
3. Khoanh vùng lỗi theo nhóm hệ thống tương ứng (cấp nước, motor, cảm biến…).
4. Đo điện áp / điện trở / áp suất để xác định bộ phận hư hỏng.
5. Thay thế linh kiện đúng mã và thông số Electrolux chính hãng.
6. Reset hệ thống sau khi sửa: nhấn đồng thời “Start Option” trong 5 giây.

Lưu ý: Không được bỏ qua bước đo điện trở cách điện (Megger test) đối với motor và board inverter để đảm bảo an toàn.

Hướng dẫn khắc phục các mã lỗi phổ biến (E10, E20, E40, E57)

• E10 – Lỗi cấp nước:

→ Kiểm tra áp lực nước (≥ 0.05 MPa), vệ sinh lưới lọc đầu vào, thay van cấp nếu coil đứt.

• E20 – Lỗi xả nước:

→ Kiểm tra bộ lọc, đo điện trở bơm xả (170–220Ω), thay bơm hoặc bo mạch khi cần.

• E40 – Lỗi cửa không đóng kín:

→ Kiểm tra khóa cửa, relay triac và bo mạch khóa cửa. Nếu triac hỏng, thay board điều khiển chính (PCB Main).

• E57 – Lỗi dòng điện motor > 15A:

→ Đo dòng điện motor bằng Ampe kìm, kiểm tra dây dẫn và cuộn stator. Nếu dòng vượt chuẩn, thay mô-đun inverter.

Các lỗi trên chiếm hơn 60% trường hợp sự cố Electrolux Inverter, do đó kỹ sư nên ghi chú riêng để chẩn đoán nhanh.

Khi nào cần liên hệ trung tâm bảo hành chính hãng Electrolux

• Khi xuất hiện mã lỗi phức tạp liên quan đến board mạch, cảm biến đa tầng hoặc relay công suất.
• Khi lỗi không thể reset bằng tổ hợp phím hoặc tái phát sau 2 chu kỳ hoạt động.
• Khi kiểm tra phát hiện điện áp ngoài ngưỡng 175–240V hoặc rò rỉ mass > 5mA.
• Khi máy còn trong thời hạn bảo hành, kỹ sư nên ghi mã lỗi và gửi log lỗi cho Electrolux Service Hub để được hỗ trợ kỹ thuật.

Lưu ý kỹ thuật và bảo trì định kỳ để tránh lỗi tái phát

Việc bảo trì định kỳ giúp kéo dài tuổi thọ máy giặt Electrolux Inverter, đồng thời ngăn ngừa tái phát lỗi do bụi bẩn, ẩm ướt, điện áp không ổn định hoặc sử dụng sai chế độ giặt.

Theo Electrolux Maintenance Standard (Rev.2025), các kỹ sư nên thực hiện bảo trì tối thiểu 3 tháng/lần.

Quy trình vệ sinh, bảo dưỡng theo chu kỳ khuyến nghị

• Làm sạch ngăn chứa bột giặt, gioăng cao su cửa máy, bộ lọc xả nước.
• Vệ sinh ống cấp nước và bơm xả bằng dung dịch chuyên dụng, tránh cặn bẩn và rêu mốc.
• Chạy chế độ Drum Clean (Vệ sinh lồng giặt) không tải ít nhất 30 phút/tháng.
• Kiểm tra ốc, chân máy và khung đỡ motor, đảm bảo cân bằng cơ học.

Kỹ sư cần ghi chép nhật ký bảo dưỡng và thông số điện – nước sau mỗi lần kiểm tra.

Kiểm tra điện áp và áp lực nước theo tiêu chuẩn kỹ thuật

• Điện áp cấp: 220V ±10%, tần số 50Hz.
• Áp lực nước đầu vào: 0.05–0.8 MPa.
• Nguồn nước: phải đạt độ sạch theo QCVN 01:2022/BYT, tránh tạp chất gây kẹt van.
• Ổ cắm điện: có nối đất và chống quá tải (ELCB ≥ 30mA).

Sai lệch các thông số này là nguyên nhân trực tiếp gây lỗi EH1, EH2, E10, EF4.

Lưu ý cài đặt – cân bằng – kiểm tra cảm biến sau khi sửa lỗi

Sau mỗi lần sửa chữa, kỹ sư phải:

• Kiểm tra độ cân bằng lồng giặt (độ lệch ≤ 3mm).
• Thực hiện Calibration Mode để hiệu chỉnh lại cảm biến tải (Load Sensor).
• Kiểm tra cảm biến nhiệt bằng đồng hồ đo (giá trị 20kΩ tại 25°C).
• Đảm bảo cảm biến áp suất có tín hiệu thay đổi theo mực nước.

Đây là bước xác nhận quan trọng trong quy trình Service Verification Test (SVT) của Electrolux.

Tài liệu và tiêu chuẩn tham chiếu

Để đảm bảo việc chẩn đoán và sửa chữa máy giặt Electrolux Inverter tuân thủ chuẩn kỹ thuật, kỹ sư nên đối chiếu với các tài liệu chính hãng và tiêu chuẩn quốc tế tương ứng.

Mã lỗi theo chuẩn kỹ thuật Electrolux toàn cầu (Standard E-CODE 2025)

Bộ tiêu chuẩn E-CODE quy định:

• Cấu trúc ký hiệu mã lỗi theo dạng E nhóm số.
• Điều kiện hiển thị và thời gian lưu mã (theo ms).
• Giới hạn dòng điện, điện áp, cảm biến kích hoạt báo lỗi.
• Quy trình reset và xác nhận sau sửa chữa.

Tài liệu gốc: Electrolux Global E-CODE Documentation – Rev.2025, Sweden.

Tài liệu hướng dẫn kỹ sư Electrolux Service Manual

Là tài liệu kỹ thuật chính thức do Electrolux Technical Division phát hành, bao gồm:

• Sơ đồ mạch điện, cấu tạo hệ thống inverter.
• Quy trình kiểm tra từng mã lỗi cụ thể.
• Bảng điện trở tiêu chuẩn của motor, cảm biến, van điện từ.
• Hướng dẫn thay thế linh kiện chính hãng.

→ Tài liệu này bắt buộc sử dụng trong các trung tâm bảo hành và kỹ sư ủy quyền.

Quy định an toàn điện – nước theo TCVN & IEC

Khi sửa chữa hoặc vận hành máy giặt, kỹ sư cần tuân thủ:

• TCVN 5699-2-7:2010 (IEC 60335-2-7) – An toàn cho thiết bị giặt.
• IEC 61000-3-3:2022 – Giới hạn nhiễu điện từ của thiết bị gia dụng.
• TCVN 9206:2012 – Quy chuẩn kỹ thuật lắp đặt hệ thống điện trong công trình dân dụng.

Tuân thủ các quy định này giúp đảm bảo an toàn, độ tin cậy và kéo dài tuổi thọ thiết bị.

Hiểu và áp dụng đúng bảng mã lỗi máy giặt Electrolux Inverter là bước quan trọng để duy trì độ bền và hiệu suất thiết bị. Việc chẩn đoán, đo đạc và sửa chữa cần tuân thủ tiêu chuẩn E-CODE Global 2025 cũng như quy định TCVN – IEC, giúp đảm bảo an toàn kỹ thuật, ngăn lỗi tái phát và tối ưu tuổi thọ máy giặt Electrolux.
