Bảng mã lỗi máy lạnh Samsung Inverter theo từng model

Tổng quan về hệ thống báo lỗi trên máy lạnh Samsung Inverter

Trong các dòng máy lạnh Samsung Inverter, hệ thống báo lỗi được thiết kế nhằm chuẩn hóa quy trình chẩn đoán kỹ thuật và giảm thiểu rủi ro vận hành. Đây là cơ chế tự giám sát (self-diagnostic system) giúp kỹ sư nhanh chóng phát hiện các sự cố bất thường trong toàn bộ hệ thống làm lạnh, từ dàn lạnh, dàn nóng cho tới bo mạch điều khiển trung tâm.

Khi xảy ra lỗi, bộ vi xử lý trung tâm sẽ ghi nhận tín hiệu bất thường từ cảm biến (sensor), mã hóa lỗi theo quy tắc riêng của Samsung, sau đó hiển thị mã lỗi trên màn hình LED dàn lạnh hoặc báo qua tín hiệu đèn nháy ở dàn nóng. Việc hiểu đúng cơ chế báo lỗi là yêu cầu bắt buộc với kỹ sư điện lạnh, giúp thực hiện quy trình kiểm tra và xử lý sự cố tuân thủ tiêu chuẩn kỹ thuật hãng.

Cơ chế nhận diện và hiển thị mã lỗi trên dàn lạnh

Hệ thống nhận diện lỗi trên máy lạnh Samsung Inverter hoạt động dựa trên bộ vi điều khiển (MCU). Khi một thành phần trong hệ thống (ví dụ: sensor nhiệt độ, quạt dàn lạnh, bo công suất) hoạt động sai thông số, MCU sẽ ghi lại sự kiện lỗi và truyền tín hiệu đến bảng hiển thị LED.

Tại đây, mã lỗi (Error Code) được hiển thị ở dạng ký tự chữ và số (E101, E154, E403, v.v.). Các model không có màn hình LED sẽ báo qua đèn nháy dàn nóng, tương ứng với từng lỗi theo quy chuẩn kỹ thuật Samsung Electronics Service Manual.

Nguyên lý truyền tín hiệu lỗi giữa dàn lạnh và dàn nóng

Dàn lạnh và dàn nóng của hệ thống Inverter được kết nối bằng cáp truyền tín hiệu dữ liệu hai chiều (communication line). Khi một trong hai dàn phát hiện lỗi, thông tin sẽ được mã hóa theo chuẩn giao tiếp nội bộ (Samsung proprietary protocol) và gửi về bộ điều khiển chính.

Khi kết nối bị gián đoạn hoặc tín hiệu phản hồi sai lệch, máy sẽ báo lỗi E101, E102, hoặc E203, tương ứng với lỗi “mất kết nối” hoặc “tín hiệu truyền lỗi”. Quy trình kiểm tra yêu cầu kỹ sư sử dụng đồng hồ đo tín hiệu, xác định điện áp và tần số truyền dữ liệu, đảm bảo đúng theo tiêu chuẩn kỹ thuật hãng Samsung (Service Standard Communication Test).

Ý nghĩa tiêu chuẩn mã lỗi theo quy định kỹ thuật của Samsung

Theo Samsung Service Regulation, mỗi mã lỗi được gán một mã định danh (error ID) để quy định:

• Loại lỗi (Error Type) – ví dụ: sensor, communication, compressor, fan motor, PCB error
• Mức độ nghiêm trọng (Severity Level) – cảnh báo, ngắt mạch, bảo vệ hệ thống
• Khu vực lỗi (Error Zone) – dàn lạnh hoặc dàn nóng

Nhờ đó, kỹ thuật viên có thể đọc mã lỗi và đối chiếu với bảng tiêu chuẩn kỹ thuật (Error Code Reference Table) để xác định nguyên nhân gốc rễ. Việc tuân thủ chuẩn định danh này giúp đảm bảo quá trình sửa chữa thống nhất giữa các trung tâm bảo hành toàn cầu của Samsung.

Phân loại và quy ước mã lỗi máy lạnh Samsung theo tiêu chuẩn hãng

Hệ thống mã lỗi của máy lạnh Samsung Inverter được quy định chặt chẽ nhằm đảm bảo tính nhất quán kỹ thuật và tiêu chuẩn hóa toàn cầu. Mã lỗi thường bao gồm ký tự chữ E (Error) và các chữ số chỉ loại lỗi, ví dụ: E101 – lỗi tín hiệu, E122 – lỗi cảm biến gas, E404 – lỗi bảo vệ chế độ sưởi.

Cách quy ước này được thiết kế theo nguyên tắc phân nhóm chức năng (Functional Error Grouping), giúp kỹ sư xác định nhanh vị trí, nguyên nhân và phạm vi sự cố.

Quy tắc đặt mã lỗi (ký hiệu E số)

Theo Samsung Technical Regulation, mỗi mã lỗi tuân theo quy tắc:

• E1xx: Lỗi hệ thống tín hiệu và giao tiếp (communication)
• E2xx: Lỗi cảm biến (sensor system)
• E3xx: Lỗi mạch điều khiển và cảm biến block
• E4xx: Lỗi bảo vệ, giới hạn nhiệt và lỗi vận hành

Ví dụ:

• E101: Không nhận tín hiệu từ dàn lạnh
• E122: Lỗi sensor gas
• E404: Lỗi bảo vệ quá tải khi sưởi

Cấu trúc này giúp kỹ sư đọc và nhận diện logic lỗi một cách hệ thống, dễ dàng xác định phạm vi kiểm tra thực tế.

Phân loại mã lỗi theo nhóm hệ thống (sensor, gas, tín hiệu, bo mạch)

Samsung chia mã lỗi thành bốn nhóm kỹ thuật chính:

1. Nhóm lỗi tín hiệu (Communication Error): E101, E102, E203 – do ngắt kết nối hoặc nhiễu tín hiệu.
2. Nhóm lỗi cảm biến (Sensor Error): E121, E128, E221 – cảm biến nhiệt, cảm biến gió, sensor gas hoạt động sai.
3. Nhóm lỗi bo mạch và công suất (PCB / Power Error): E162, E163, E185 – lỗi bo mạch chủ hoặc đường cáp động lực.
4. Nhóm lỗi bảo vệ vận hành (Protection Error): E320, E401, E404 – kích hoạt chế độ bảo vệ do quá tải hoặc nhiệt độ bất thường.

Phân loại này giúp đảm bảo tính chính xác trong quy trình bảo hành và sửa chữa theo chuẩn kỹ thuật toàn cầu.

Cách diễn giải mã lỗi theo bảng quy chuẩn kỹ thuật

Mỗi mã lỗi đi kèm một bảng mô tả chuẩn hóa (Standard Error Table) do Samsung Global Technical Division phát hành. Bảng này gồm:

• Mã lỗi (Error Code)
• Tên lỗi (Error Name)
• Phân tích nguyên nhân (Cause Description)
• Hướng xử lý (Corrective Action)

Ví dụ:

Bảng tổng hợp mã lỗi máy lạnh Samsung Inverter theo từng nhóm model

Để thuận tiện cho việc bảo trì, Samsung công bố bảng mã lỗi tổng hợp cho từng dòng sản phẩm Inverter. Mỗi model sẽ có nhóm mã riêng biệt, nhưng vẫn tuân theo chuẩn quy ước E-series của hãng.

Các bảng mã này được biên soạn trong Service Manual và là tài liệu bắt buộc đối với kỹ sư bảo hành.

Bảng mã lỗi dòng AR5000 / AR7000

Bảng mã lỗi dòng Wind-Free Inverter

Bảng mã lỗi các model dân dụng khác (AR10TYH, AR13TYH, v.v.)

Hướng dẫn kỹ thuật viên kiểm tra và xác định mã lỗi thực tế

Để xác định chính xác mã lỗi máy lạnh Samsung Inverter, kỹ sư cần tuân thủ quy trình kiểm tra theo chuẩn kỹ thuật hãng. Mỗi model có thể hiển thị mã lỗi khác nhau tùy vào cấu hình hiển thị LED hoặc phương thức báo tín hiệu. Samsung khuyến nghị 3 phương pháp kiểm tra chính nhằm đảm bảo kết quả chẩn đoán chuẩn xác và an toàn.

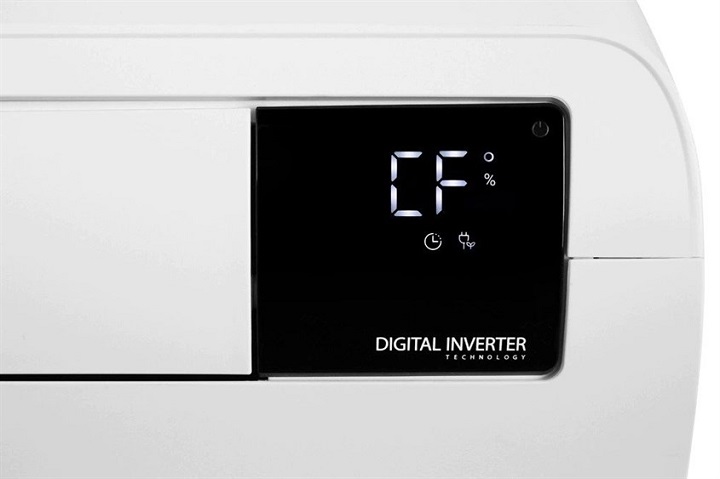

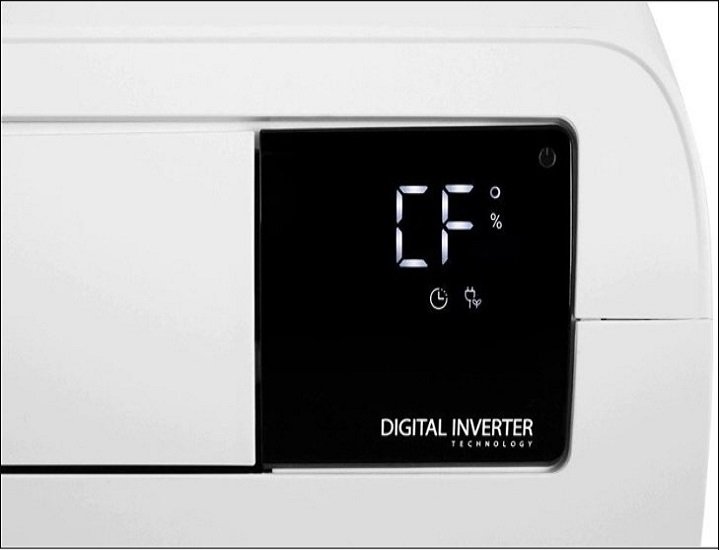

Kiểm tra mã lỗi qua màn hình LED dàn lạnh

Ở các model có màn hình LED hiển thị, mã lỗi sẽ xuất hiện ngay sau khi máy phát hiện sự cố.

Quy trình kiểm tra:

1. Ngắt nguồn điện 30 giây, sau đó khởi động lại thiết bị.
2. Quan sát màn hình LED hiển thị trên dàn lạnh.
3. Ghi lại mã lỗi hiển thị (ví dụ: E101, E122, E320).
4. Tra cứu trong bảng mã lỗi máy lạnh Samsung tương ứng để xác định nguyên nhân.

Lưu ý kỹ thuật: Một số model chỉ hiển thị mã trong vài giây đầu khởi động. Kỹ sư nên ghi hình hoặc chụp ảnh để lưu trữ và đối chiếu.

Đọc lỗi bằng tín hiệu đèn nháy trên dàn nóng

Với các dòng không có màn hình hiển thị LED, Samsung sử dụng đèn báo tín hiệu lỗi.

Phương pháp đọc lỗi:

• Mở nắp dàn nóng, quan sát đèn báo (đèn đỏ hoặc xanh).
• Đếm số lần nháy và chu kỳ lặp lại.
• So sánh với bảng “Error Indicator Pattern” trong Service Manual để xác định mã lỗi tương ứng.

Ví dụ: 5 nháy nhanh 1 nháy dài = mã lỗi E154 (lỗi quạt dàn lạnh).

Kiểm tra và xác nhận lỗi bằng thiết bị chuyên dụng

Kỹ sư chuyên ngành điện lạnh có thể dùng thiết bị đo tín hiệu giao tiếp (communication tester) hoặc máy chẩn đoán kỹ thuật Samsung (Smart Service Tool) để:

• Đọc mã lỗi trực tiếp qua cổng kết nối bo mạch.
• Kiểm tra thông số sensor, áp suất gas, tín hiệu dòng điện và điện áp.
• Ghi log dữ liệu hoạt động (error log history) phục vụ phân tích sâu.

Phương pháp này đảm bảo tính chính xác cao, phù hợp với kỹ sư bảo hành chính hãng hoặc kỹ thuật viên cao cấp.

Phân tích nguyên nhân và cách xử lý theo từng nhóm lỗi phổ biến

Sau khi xác định được mã lỗi, bước tiếp theo là phân tích nguyên nhân gốc (root cause) và đưa ra hướng khắc phục phù hợp. Mỗi nhóm lỗi trong bảng mã lỗi máy lạnh Samsung đại diện cho một hệ thống riêng, đòi hỏi phương pháp kiểm tra khác nhau.

Lỗi cảm biến nhiệt độ – cách kiểm tra và thay thế

• Dấu hiệu: Mã lỗi E121, E221, E320.
• Nguyên nhân: Cảm biến nhiệt (thermistor) bị đứt, chập, hoặc giá trị điện trở lệch khỏi chuẩn.
• Cách kiểm tra:
  1. Dùng đồng hồ VOM đo điện trở sensor ở 25°C (giá trị chuẩn: ~10kΩ).
  2. Nếu điện trở vượt ngưỡng ±10%, cần thay sensor mới.
  3. Kiểm tra dây nối từ sensor đến bo mạch điều khiển.
• Lưu ý: Dùng sensor chính hãng Samsung để đảm bảo độ chính xác tín hiệu nhiệt.

Lỗi tín hiệu giữa dàn nóng và dàn lạnh – nguyên nhân và hướng xử lý

• Mã lỗi liên quan: E101, E102, E203.
• Nguyên nhân: Đứt dây tín hiệu, bo mạch lỗi, hoặc nhiễu điện từ.
• Xử lý:
  1. Kiểm tra cáp truyền tín hiệu (cáp điều khiển 4 lõi).
  2. Đo điện áp giao tiếp (5VDC) và tín hiệu dao động trên đường COM.
  3. Nếu tín hiệu bị mất, tiến hành thay dây hoặc kiểm tra lại bo PCB chính.

Chuẩn kỹ thuật áp dụng: Samsung Communication Error Test – Inverter Series (SE-2019).

Lỗi bo mạch chủ – tiêu chuẩn an toàn khi can thiệp kỹ thuật

• Mã lỗi: E162, E163, E185.
• Dấu hiệu: Máy không khởi động, đèn báo lỗi nhấp nháy liên tục.
• Quy trình xử lý:
  1. Kiểm tra điện áp đầu vào bo (220VAC hoặc 110VAC tùy khu vực).
  2. Đo tín hiệu nguồn DC 5V, 12V trên bo điều khiển.
  3. Nếu bo cháy hoặc linh kiện IC công suất hỏng, chỉ được thay thế tại trung tâm bảo hành Samsung được ủy quyền.

Cảnh báo: Tuyệt đối không tự hàn, nối bo mạch nếu không có chứng chỉ kỹ thuật — vi phạm tiêu chuẩn an toàn điện IEC 60335-2-40.

Tiêu chuẩn bảo trì và bảo dưỡng định kỳ để hạn chế lỗi vận hành

Hầu hết các lỗi được ghi nhận trong bảng mã lỗi máy lạnh Samsung đều có thể phòng ngừa thông qua bảo dưỡng định kỳ đúng quy trình. Samsung quy định chu kỳ kiểm tra 6 tháng/lần, tùy điều kiện môi trường và tần suất sử dụng.

Quy trình bảo dưỡng kỹ thuật chuẩn của Samsung Inverter

1. Ngắt nguồn điện hoàn toàn trước khi bảo dưỡng.
2. Làm sạch bộ lọc gió, dàn lạnh và dàn nóng.
3. Kiểm tra sensor, đường ống gas, đầu nối tín hiệu.
4. Đo áp suất gas và điện áp nguồn đảm bảo nằm trong giới hạn chuẩn.
5. Ghi chép dữ liệu bảo dưỡng vào sổ nhật ký kỹ thuật (Maintenance Log).

Mục tiêu: Duy trì hiệu suất tối đa và giảm tần suất kích hoạt mã lỗi bảo vệ.

Các thông số cần kiểm tra định kỳ theo tiêu chuẩn hãng

Các giá trị này được quy định trong Samsung Inverter System Standard Sheet (2020).

Nguyên tắc an toàn kỹ thuật khi bảo dưỡng thiết bị điện lạnh

• Tuân thủ quy định an toàn điện IEC/EN 60335.
• Không xả gas ra môi trường, phải thu hồi bằng bình đạt chuẩn.
• Sử dụng dụng cụ chuyên dụng cách điện và chống rò rỉ.
• Kiểm tra nối đất và chống sét thiết bị định kỳ.

Việc bảo dưỡng đúng quy trình không chỉ giúp hạn chế lỗi kỹ thuật, mà còn tăng tuổi thọ bo mạch và block nén.

Các lưu ý quan trọng khi chẩn đoán và xử lý mã lỗi máy lạnh Samsung

Việc xử lý mã lỗi máy lạnh đòi hỏi kỹ sư tuân thủ quy trình an toàn và quy định bảo hành của Samsung. Bất kỳ thao tác sai quy cách đều có thể dẫn đến mất điều kiện bảo hành hoặc gây nguy hiểm khi vận hành.

Cảnh báo về việc tự ý sửa chữa và mất điều kiện bảo hành

Theo chính sách Samsung Warranty Standard, các hành động như thay linh kiện không chính hãng, can thiệp bo mạch, hoặc tự ý nạp gas mà không qua kiểm định kỹ thuật đều bị xem là vi phạm tiêu chuẩn bảo hành.

Do đó, khi gặp mã lỗi phức tạp (E162, E404, E259), kỹ sư cần báo cáo trung tâm bảo hành để được hỗ trợ theo quy trình chuẩn.

Quy trình liên hệ trung tâm bảo hành chính hãng Samsung

1. Ghi lại model, serial, mã lỗi hiển thị trên thiết bị.
2. Chuẩn bị ảnh hoặc video mô tả lỗi.
3. Gửi yêu cầu qua cổng bảo hành điện tử Samsung hoặc hotline kỹ thuật viên khu vực.
4. Kỹ sư chính hãng sẽ tiến hành kiểm tra tại chỗ hoặc thay linh kiện tại xưởng dịch vụ.

Điều này đảm bảo thiết bị được sửa chữa đúng linh kiện, đúng quy trình và được cập nhật dữ liệu bảo hành toàn cầu.

Biện pháp đảm bảo an toàn điện và tránh sai sót trong thao tác kỹ thuật

• Luôn ngắt nguồn điện trước khi đo hoặc tháo linh kiện.
• Sử dụng đồng hồ cách điện đạt chuẩn CAT III trở lên.
• Không để bo mạch tiếp xúc với hơi ẩm hoặc bụi kim loại.
• Sau khi sửa chữa, kiểm tra điện áp rò và cách điện tổng thể trước khi cấp nguồn.

Tuân thủ các quy tắc này là yêu cầu bắt buộc để đảm bảo an toàn vận hành và độ tin cậy kỹ thuật cho toàn hệ thống.

Bảng mã lỗi máy lạnh Samsung Inverter không chỉ là công cụ tra cứu mà còn là tiêu chuẩn kỹ thuật quan trọng giúp kỹ sư chẩn đoán, bảo trì và sửa chữa thiết bị chính xác. Việc nắm rõ mã lỗi, quy trình kiểm tra và tiêu chuẩn an toàn theo hướng dẫn của hãng giúp đảm bảo hiệu suất vận hành ổn định và tuổi thọ lâu dài cho thiết bị.

Khi gặp lỗi phức tạp, kỹ sư nên ưu tiên liên hệ trung tâm bảo hành chính hãng để đảm bảo tính an toàn và tính hợp lệ trong quá trình bảo trì.
