Việc nắm được ý nghĩa ký hiệu cũng giúp tránh thay sai cầu chì, giảm nguy cơ hư hỏng thiết bị điện và đảm bảo hệ thống điện của xe hoạt động ổn định.
Cầu chì là một linh kiện bảo vệ quan trọng trong hệ thống điện ô tô. Nhiệm vụ chính của cầu chì là ngắt mạch khi dòng điện vượt quá mức cho phép, từ đó bảo vệ các thiết bị điện và dây dẫn khỏi nguy cơ quá tải hoặc chập điện.
Trên Toyota Vios, hệ thống điện bao gồm nhiều thiết bị như đèn chiếu sáng, điều hòa, hệ thống giải trí, ECU, bơm nhiên liệu và nhiều bộ phận điều khiển điện tử khác. Mỗi thiết bị đều được bảo vệ bởi một cầu chì riêng có giá trị dòng điện (ampere) phù hợp.
Nếu không có cầu chì, khi xảy ra sự cố quá tải, dòng điện có thể làm cháy dây điện hoặc hư hỏng thiết bị điện tử. Vì vậy, cầu chì đóng vai trò như một cơ chế bảo vệ đầu tiên trong toàn bộ hệ thống điện của xe.
Mỗi chiếc Toyota Vios đều có nhiều cầu chì khác nhau, được đặt trong các hộp cầu chì ở khoang động cơ và trong cabin. Để giúp người dùng dễ dàng nhận biết và xác định đúng cầu chì cho từng hệ thống, nhà sản xuất sử dụng các ký hiệu tiêu chuẩn.
Các ký hiệu này thường được in trên:
Mỗi ký hiệu đại diện cho một mạch điện cụ thể, ví dụ:
Nhờ các ký hiệu này, người dùng có thể nhanh chóng xác định cầu chì cần kiểm tra hoặc thay thế khi một thiết bị trên xe gặp sự cố.
Trong sơ đồ cầu chì Toyota Vios, các ký hiệu thường được viết dưới dạng chữ viết tắt để biểu thị chức năng của mạch điện. Những ký hiệu này giúp nhận diện nhanh hệ thống mà cầu chì đang bảo vệ.
Một số dạng ký hiệu phổ biến gồm:
Các ký hiệu thường đi kèm với giá trị dòng điện như 10A, 15A hoặc 20A. Con số này cho biết mức dòng điện tối đa mà cầu chì có thể chịu được trước khi ngắt mạch.
Việc hiểu đúng ý nghĩa của các ký hiệu giúp người dùng xác định chính xác cầu chì liên quan đến thiết bị đang gặp sự cố và tránh thay nhầm cầu chì trong quá trình kiểm tra.
Cầu chì ô tô thường có cấu tạo đơn giản nhưng được thiết kế để hoạt động chính xác và ổn định trong hệ thống điện của xe. Một cầu chì tiêu chuẩn thường gồm ba bộ phận chính:
Trong Toyota Vios, các cầu chì thường được thiết kế dạng cầu chì lá (blade fuse), rất phổ biến trong ngành công nghiệp ô tô vì dễ thay thế và có độ tin cậy cao.
Cầu chì hoạt động dựa trên nguyên lý nóng chảy của kim loại khi dòng điện vượt quá giới hạn thiết kế.
Khi hệ thống điện hoạt động bình thường, dòng điện chạy qua dây kim loại bên trong cầu chì mà không gây ảnh hưởng. Tuy nhiên, nếu xảy ra quá tải hoặc chập điện, dòng điện tăng cao đột ngột.
Khi đó:
Quá trình này giúp ngăn dòng điện tiếp tục chạy vào hệ thống, từ đó bảo vệ các thiết bị điện tử trên xe khỏi hư hỏng nghiêm trọng.
Mỗi cầu chì trên Toyota Vios đều có một mức amper (A) cụ thể, thể hiện khả năng chịu tải tối đa của cầu chì. Giá trị này thường được in trực tiếp trên thân cầu chì và được mã hóa bằng màu sắc tiêu chuẩn.
Ví dụ phổ biến:
Các ký hiệu trên sơ đồ cầu chì thường đi kèm giá trị amper để người dùng biết chính xác loại cầu chì cần sử dụng cho từng mạch điện.
Nếu thay cầu chì có amper lớn hơn mức quy định, mạch điện có thể không được bảo vệ đúng cách. Ngược lại, nếu sử dụng cầu chì có amper thấp hơn, cầu chì có thể bị đứt ngay cả khi hệ thống hoạt động bình thường.

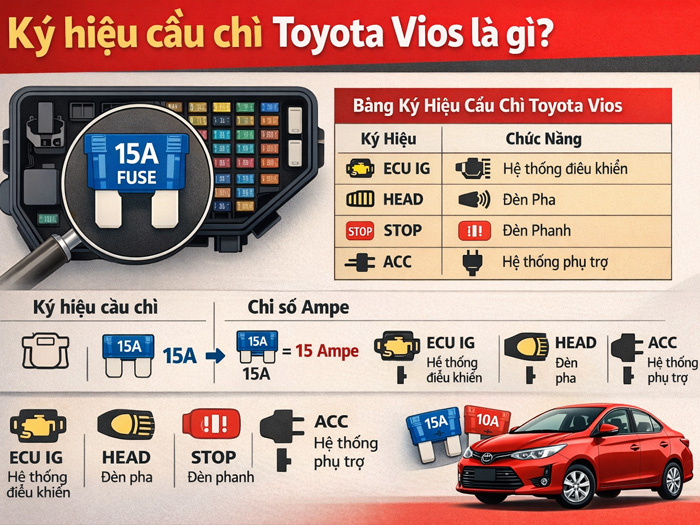

Trong sơ đồ cầu chì của Toyota Vios, mỗi cầu chì đều được gắn một ký hiệu để thể hiện chức năng của mạch điện mà nó bảo vệ. Những ký hiệu này giúp người dùng nhanh chóng xác định vị trí cầu chì khi một thiết bị trên xe gặp sự cố.
Tùy theo đời xe Toyota Vios, tên ký hiệu có thể thay đổi nhẹ nhưng nhìn chung vẫn tuân theo chuẩn ký hiệu điện ô tô. Các nhóm ký hiệu thường được chia theo từng hệ thống như đèn chiếu sáng, điều hòa, hệ thống âm thanh hoặc hệ thống điều khiển điện tử.
Việc hiểu rõ bảng ký hiệu cầu chì giúp quá trình kiểm tra, bảo dưỡng và sửa chữa hệ thống điện trên xe trở nên nhanh chóng và chính xác hơn.
Hệ thống chiếu sáng trên Toyota Vios bao gồm nhiều loại đèn khác nhau như đèn pha, đèn hậu, đèn sương mù và đèn trong cabin. Mỗi mạch điện đều được bảo vệ bởi một cầu chì riêng.
Một số ký hiệu thường gặp gồm:
Khi một trong các hệ thống đèn không hoạt động, việc đầu tiên cần kiểm tra là cầu chì tương ứng theo ký hiệu trong hộp cầu chì.
Hệ thống điều hòa và quạt làm mát trên Toyota Vios sử dụng nhiều mạch điện khác nhau để vận hành máy nén, quạt gió và các cảm biến điều khiển.
Một số ký hiệu phổ biến trong nhóm này gồm:
Nếu điều hòa không hoạt động hoặc quạt gió không chạy, kiểm tra cầu chì theo các ký hiệu này có thể giúp xác định nhanh nguyên nhân sự cố.
Hệ thống âm thanh và thiết bị giải trí trên Toyota Vios bao gồm radio, màn hình trung tâm, loa và các cổng kết nối điện.
Các ký hiệu thường thấy gồm:
Nếu hệ thống giải trí không hoạt động hoặc ổ cắm điện trong xe không có nguồn, cầu chì trong nhóm này cần được kiểm tra trước tiên.
Bộ điều khiển điện tử ECU và các hệ thống điều khiển động cơ là những bộ phận quan trọng trong xe. Các mạch điện này thường được bảo vệ bằng những cầu chì riêng.
Một số ký hiệu phổ biến gồm:
Các cầu chì trong nhóm này có vai trò quan trọng vì chúng liên quan trực tiếp đến khả năng vận hành của động cơ.
Để kiểm tra hoặc thay cầu chì đúng vị trí, người dùng cần biết cách đọc sơ đồ hộp cầu chì của Toyota Vios. Sơ đồ này thường được in trên nắp hộp cầu chì hoặc trong sách hướng dẫn sử dụng xe.
Sơ đồ thể hiện vị trí từng cầu chì cùng ký hiệu chức năng tương ứng, giúp người dùng xác định chính xác cầu chì cần kiểm tra.
Toyota Vios thường có hai vị trí hộp cầu chì chính:
1. Hộp cầu chì trong cabin: Hộp cầu chì này thường nằm dưới bảng táp-lô phía người lái. Nó bảo vệ các thiết bị điện bên trong xe như:
2. Hộp cầu chì trong khoang động cơ: Hộp cầu chì này nằm gần ắc quy trong khoang máy. Nó bảo vệ các hệ thống quan trọng như:
Việc phân biệt hai hộp cầu chì giúp người dùng nhanh chóng xác định khu vực cần kiểm tra.
Khi mở nắp hộp cầu chì, người dùng sẽ thấy một sơ đồ bố trí cầu chì với các ký hiệu viết tắt.
Để xác định đúng cầu chì cần kiểm tra, cần thực hiện theo các bước:
Cách tiếp cận này giúp tránh việc tháo nhầm nhiều cầu chì không liên quan.
Giả sử hệ thống điều hòa trên Toyota Vios không hoạt động. Người dùng có thể kiểm tra theo quy trình sau:
Nếu dây kim loại bị đứt hoặc cháy, cầu chì đã bị hỏng và cần được thay thế bằng cầu chì có cùng mức amper.
Cầu chì bị hỏng là một trong những nguyên nhân phổ biến khiến các thiết bị điện trên Toyota Vios ngừng hoạt động. Việc nhận biết sớm tình trạng cầu chì giúp người dùng xử lý nhanh sự cố và tránh ảnh hưởng đến các hệ thống khác trên xe.
Thông thường, khi một thiết bị điện không hoạt động đột ngột nhưng các bộ phận khác vẫn bình thường, khả năng cao nguyên nhân đến từ cầu chì tương ứng.
Cầu chì bị cháy thường có những dấu hiệu dễ nhận biết bằng mắt thường hoặc thông qua hoạt động của thiết bị điện trên xe.
Một số dấu hiệu phổ biến gồm:
Trong nhiều trường hợp, chỉ một cầu chì bị cháy cũng có thể khiến cả một hệ thống điện trên xe ngừng hoạt động.
Để kiểm tra cầu chì trên Toyota Vios, người dùng có thể thực hiện theo các bước cơ bản sau:
Nếu dây kim loại vẫn còn nguyên, cầu chì vẫn hoạt động bình thường. Nếu dây kim loại bị đứt hoặc cháy, cầu chì đã hỏng và cần thay mới.
Không phải lúc nào cầu chì bị cháy cũng chỉ cần thay mới là giải quyết được vấn đề. Trong nhiều trường hợp, cầu chì cháy là dấu hiệu của sự cố điện trong hệ thống.
Cầu chì cần được thay khi:
Nếu cầu chì mới tiếp tục bị cháy sau khi thay, người dùng nên kiểm tra toàn bộ mạch điện liên quan để tìm nguyên nhân như chập điện, dây dẫn hỏng hoặc thiết bị tiêu thụ điện bị lỗi.
Thay cầu chì là thao tác đơn giản nhưng nếu thực hiện không đúng cách có thể gây ảnh hưởng đến hệ thống điện của xe. Vì vậy, người dùng cần tuân thủ một số nguyên tắc cơ bản khi thay cầu chì.
Mỗi cầu chì trên Toyota Vios đều được thiết kế với mức dòng điện tối đa cụ thể. Khi thay cầu chì, cần sử dụng loại có giá trị amper đúng với thông số được ghi trên cầu chì hoặc trong sơ đồ hộp cầu chì.
Việc sử dụng cầu chì có amper cao hơn mức quy định có thể làm mất tác dụng bảo vệ mạch điện. Trong trường hợp xảy ra quá tải, dây điện hoặc thiết bị điện có thể bị hư hỏng trước khi cầu chì kịp ngắt mạch.
Một số người dùng có thói quen thay cầu chì tạm thời bằng dây kim loại khi không có cầu chì dự phòng. Tuy nhiên, đây là cách làm rất nguy hiểm.
Dây kim loại không có khả năng tự ngắt mạch khi quá tải. Nếu xảy ra sự cố điện, dòng điện có thể chạy trực tiếp qua dây dẫn và gây cháy hệ thống điện hoặc làm hỏng các thiết bị điện tử quan trọng.
Vì vậy, chỉ nên sử dụng cầu chì đúng tiêu chuẩn để thay thế.
Nếu cầu chì bị cháy, việc thay cầu chì mới chỉ là bước xử lý tạm thời. Quan trọng hơn là cần xác định nguyên nhân khiến cầu chì bị hỏng.
Một số nguyên nhân phổ biến gồm:
Việc kiểm tra nguyên nhân giúp tránh tình trạng cầu chì tiếp tục bị cháy sau khi thay và đảm bảo hệ thống điện của xe hoạt động ổn định.
Toyota Vios sử dụng hệ thống cầu chì được ký hiệu rõ ràng để người dùng dễ nhận biết và kiểm tra khi xảy ra sự cố điện. Việc hiểu đúng ký hiệu cầu chì toyota vios giúp xác định nhanh mạch điện liên quan, kiểm tra chính xác vị trí cầu chì và thay thế đúng loại để bảo vệ hệ thống điện của xe.
Ký hiệu cầu chì thường được in trên nắp hộp cầu chì hoặc trong sơ đồ cầu chì của xe. Ngoài ra, thông tin này cũng xuất hiện trong sách hướng dẫn sử dụng để người dùng dễ dàng tra cứu.
Thông thường Toyota Vios có hai hộp cầu chì chính: một hộp nằm trong cabin phía dưới bảng táp-lô và một hộp nằm trong khoang động cơ gần ắc quy.
Không nên thay cầu chì khác mức amper. Việc dùng cầu chì có amper cao hơn có thể khiến hệ thống điện mất khả năng bảo vệ khi xảy ra quá tải.
Cầu chì cháy thường có dây kim loại bên trong bị đứt hoặc cháy đen. Ngoài ra, thiết bị điện liên quan trên xe cũng sẽ ngừng hoạt động.
Nếu cầu chì mới tiếp tục bị cháy, khả năng cao hệ thống điện đang bị chập hoặc thiết bị điện bị lỗi. Lúc này cần kiểm tra toàn bộ mạch điện liên quan để tìm nguyên nhân.
